Сетевые ответвители

Использование сетевых ответвителей — простой и экономичный способ подключения устройств сетевого мониторинга, обеспечения информационной безопасности и анализа трафика к контролируемой сетевой инфраструктуре.

Сетевой ответвитель включают в разрыв кабельной линии между двумя сетевыми устройствами для обеспечения полного контроля трафика, передаваемого между ними. Пропуская через себя контролируемый дуплексный трафик, сетевой ответвитель копирует его «половинки» (встречные потоки пакетов) в свои порты мониторинга (см. рисунок), предназначенные для подключения двухпортового устройства контроля трафика.

Сетевые ответвители обеспечивают 100%-ный контроль трафика, поскольку, в отличие от коммутаторов со SPAN-портами, никогда не отбрасывают никаких пакетов, в том числе дефектных. Ни сам ответвитель, ни подсоединенные к нему устройства контроля трафика не нуждаются в IP-адресе, поэтому они «невидимы» для других узлов сети и не могут быть атакованы хакерами.

Компания Garland выпускает широкий ассортимент сетевых ответвителей для медных и волоконно-оптических линий. В него входят портативные модели с портами на 10/100 или 10/100/1000 Мбит/с и модульный ответвитель M1GCCB с портами на 10/100/1000 Мбит/с, предназначенный для установки в шасси различной вместимости. Портативная модель запитывается от внешнего блока питания, а модульный ответвитель получает электропитание от шасси. Выпускаются разные модели шасси, вмещающие 4 или 12 модульных ответвителей, поддерживающие или не поддерживающие управление через последовательный порт, оснащенные двумя блоками питания постоянного или переменного тока. Также Garland производит обширное семейство пассивных (не нуждающихся в электропитании) волоконно-оптических ответвителей, предназначенных для контроля трафика на каналах пропускной способностью до 100 Гбит/с.

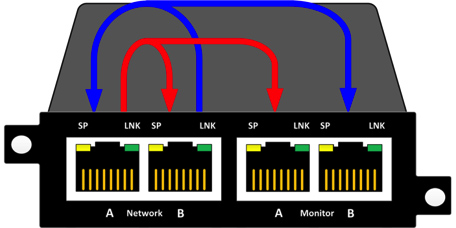

Функционирование сетевого ответвителя

Портативный сетевой ответвитель 10/100М

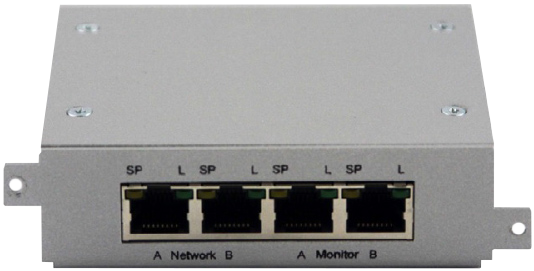

PT100

Портативный сетевой ответвитель, оснащенный сетевыми портами и портами мониторинга пропускной способностью 10/100 Мбит/с. Является эффективным средством организации мониторинга и диагностики сетей Ethernet и Fast Ethernet на базе медного кабеля. Для установки в аппаратную стойку до четырех ответвителей можно поместить в монтажную рамку высотой 1U.

Портативный сетевой ответвитель 10/100/1000M

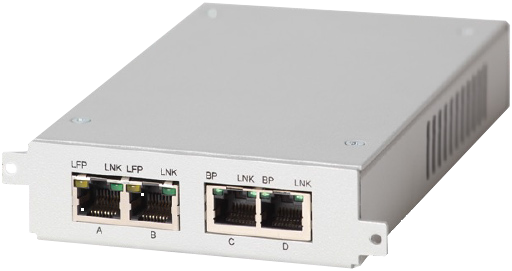

P1GCCB

Портативный сетевой ответвитель с сетевыми портами и портами мониторинга пропускной способностью 10/100/1000 Мбит/с. Поддерживает передачу Jumbo-кадров, синхронизацию пропускной способности портов и распространение информации об отказе канала. В монтажную рамку высотой 1U можно поместить до четырех ответвителей.

Модульный сетевой ответвитель 10/100/1000M

M1GCCB

Модульный сетевой ответвитель с сетевыми портами и портами мониторинга пропускной способностью 10/100/1000 Мбит/с. Поддерживает передачу Jumbo-кадров, синхронизацию пропускной способности портов и распространение информации об отказе канала. Предназначен для использования в шасси высотой 1U или 2U, вмещающем 4 или 12 ответвителей соответственно.

Пассивные волоконно-оптические ответвители до 100G

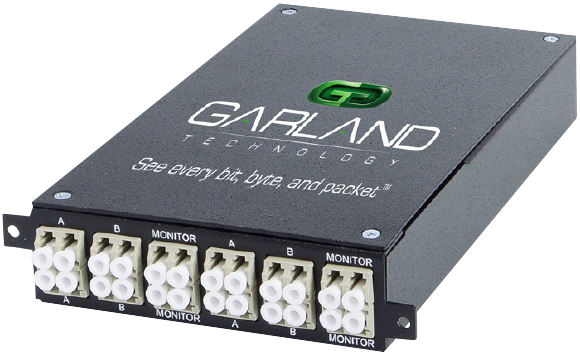

В семейство пассивных волоконно-оптических ответвителей компании Garland входят компактные устройства, содержащие до 4 независимых ответвителей, и шасси высотой 1U, содержащие до 56 (!) ответвителей. Разные модели ответвителей предназначены для волокон OM1/3/4 или OS1/2 и имеют коэффициент деления мощности 50/50 или 70/30. По заказу могут быть поставлены ответвители с другими коэффициентами деления мощности. Поддерживаются скорости передачи данных до 100 Гбит/с.

Пассивные волоконно-оптические ответвители 40G и 100G (MTP)

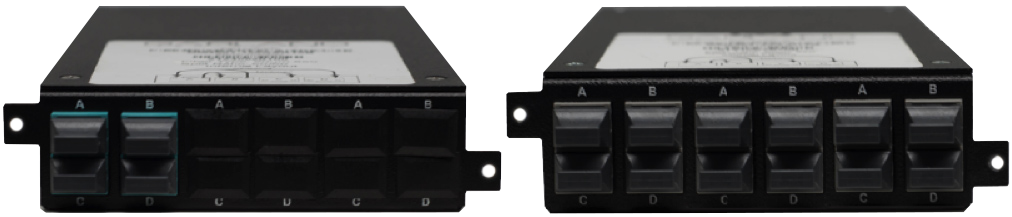

OM450x-40GSR4B, OM450x-100GSR10A

Представляют собой компактные устройства, содержащие 1, 2 или 3 пассивных волоконно-оптических ответвителя 40GBase-SR4 или 100GBase-SR10, предназначенных для контроля каналов 40G или 100G. Ответвители оснащены разъемами MTP-12, работают с многомодовыми 50-мкм волокнами OM3 и OM4. Стандартные коэффициенты деления мощности — 50/50 и 70/30. По заказу реализуются ответвители с другими коэффициентами деления мощности. В монтажную рамку высотой 1U можно установить до 4 компактных устройств (всего до 12 ответвителей).

Пассивные волоконно-оптические BiDi-ответвители 40G (LC)

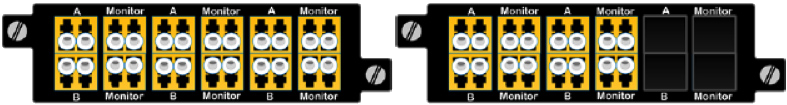

OM450x-40GSR4BiDi, OM45021-40GSR4BiDi

Реализованы в виде компактных устройств, содержащих 1, 2 или 3 ответвителя, и шасси высотой 1U с 21 ответвителем, которые поддерживают оптическую технологию Cisco BiDi (организация дуплексного канала 40G на двух многомодовых волокнах с передачей по каждому из них встречных потоков трафика 20G). Ответвители оснащены разъемами LC, работают с 50-мкм волокнами OM3 и OM4. Коэффициент деления мощности — 50/50. В монтажную рамку высотой 1U можно установить до 4 компактных устройств (всего до 12 ответвителей).
